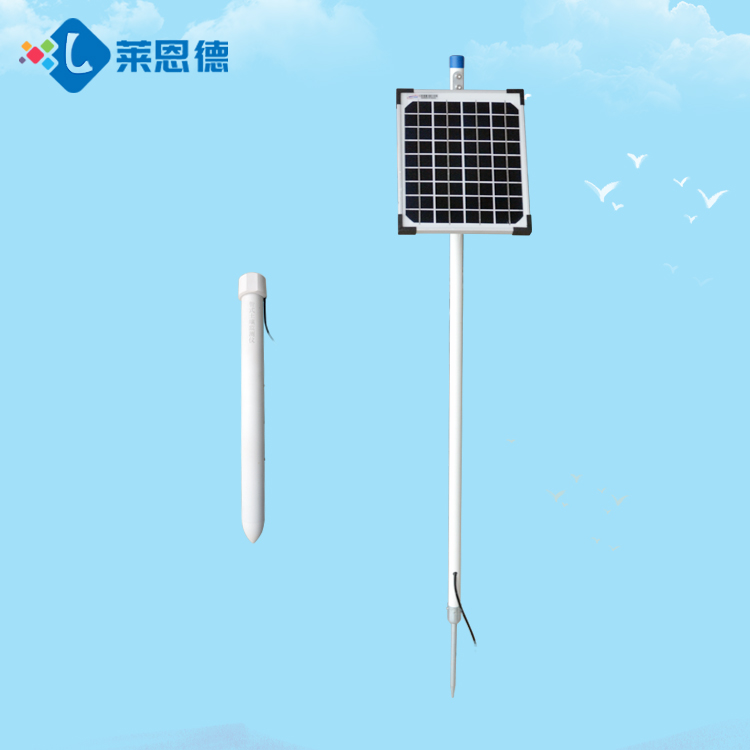

一、土壤墑情多參數監測系統產品概述

　　非接觸式土壤墑情監測系統、土壤水分監測儀，是一款以介電常數原理為基礎的傳感器。能夠針對不同土層的土壤水分、土壤溫度、土壤鹽分(EC)含量進行動態觀測，而且是進行快速、準確、全面地觀測，讓人們實現對土壤的高度感知。

　　監測系統平臺，界面地圖可定位設備位置，可直觀的查看和查詢設備新數據、歷史數據、單位、預警上限、預警下限、狀態等多項內容，并且能夠?qū)ι舷?、下限參?shù)進行設置，以及查看報警記錄等。能夠快速將選定的數據列表以EXCLE表格文件的形式導出。平臺可以同時綁定多個監測站設備。

　　土壤墑情速測儀采用分層設點的觀測結構，地面配置一個溫度觀測點，地下土壤每隔10cm配置一個土壤溫濕測點，觀測相對應范圍內的土壤溫濕度。如下圖所示：

　　二、土壤墑情多參數監測系統產品特色

　　●預先埋入一根塑料管，將主傳感器安置于管內，能夠從預留管中輕松地取出、更換主傳感器，維修方便，循環使用率高。

　　●可在塑料管中上下移動，實現對各個土層土壤水分含量的動態觀測。

　　●發射近1G赫茲的高頻探測波，可以穿透塑料管，有效感知土壤環境。

　　●不會受土壤中鹽離子的影響，化肥、農藥、灌溉等農業活動不會影響測量結果，數據精準。

　　●傳感器的電極沒有直接與土壤接觸，避免電力對土壤及土壤中的植物的干擾。

　　三、土壤墑情多參數監測系統技術參數

　　◆土壤濕度

　　測量范圍：0～****

　　測量精度：3%

　　◆土壤溫度

　　測量范圍：-30℃～70℃

　　測量精度：0.1℃

　　◆土壤EC：0-20ms

　　◆記錄間隔：30分～24小時(可調)

　　◆測點間距：10cm

　　◆輸出方式：USB接口數據導出

　　◆存儲容量：1M

　　◆數據查看：Web網頁系統平臺遠程查看

　　◆供電方式： 太陽能電池板+鋰電池組合供電

　　◆防護外殼：PVC

　　◆防護等級：IP68

　　◆工作環境：-20℃～85℃

　　◆結構外觀：集成管式(柱式)

　　◆尺　　寸：外徑6cm　　高78.2cm

　　四、土壤墑情多參數監測系統安裝指導

　　4.1 準備工作

　　4.1.1 開箱檢查檢查外包裝是否有破損;根據設備清單開箱檢查設備及配件是否齊全。

　　注意：土鉆 并不包含在水分儀出廠配件中，您若需要，額外購買即可。

　　4.1.2 工具準備

　　土鉆、純凈水或自來水、水盆、手套(按個人需求準備)

　　4.2正式安裝

　　4.2.1 安裝位置選擇須知(適用于農田作物)

　　a.在作物播種后進行設備安裝;

　　b.安裝位置地勢平坦;

　　c.全面灌溉條件下，優先選擇獲水較少區域作為監測位置;局部灌溉條件下，選擇濕潤區域內作為監測位置;

　　d.選取作物長勢均衡并可代表絕大多數作物長勢的位置;

　　e.了解被監測作物的根系分布，一般選擇離作物吸水根系較近的位置。

　　注意：設備安裝地點應選擇地勢相對較高處，防止雨水倒灌進設備內部從而引起設備短路或線路故障。

　　4.2.2 打孔

　　a. 取土鉆鉆頭、手柄、支桿，完成后將取土鉆豎直于地面，雙手緊握手柄順時針下壓慢速轉動。(注意：不要太用力，務必慢速多轉幾圈，防止鉆頭跑偏至孔洞打歪)

　　b. 將取土鉆從孔洞中取出，放到盆子里，用工具把鉆出的土收集到盆子里以用來和泥漿。(注意：**鉆土因為雜質過多，不做收集)

　　c. 反復持續上述打孔、取土，并在此過程中嘗試性地將傳感器輕放入孔洞中(請勿將設備用力觸底)，以測試孔洞的深度是否合適;若有卡頓，則使用取土鉆修正，保證傳感器放入、取出都比較順暢;直到孔深與傳感器所標識的安裝位置齊平，打孔完成。

　　4.2.3 和泥漿

　　a. 挑出盆中土壤雜質，石子、根、不容易溶解的土塊等。將土壤搓細，以便和泥漿。

　　b. 倒入適量水，充分攪拌至粘稠狀;壤土泥漿一般不能稠于“芝麻醬”狀;和泥漿完成。

　　4.2.4 灌漿安裝

　　a. 將泥漿慢慢倒入孔洞，大概到孔洞1/2的位置;可根據實際情況酌情增減。

　　b. 將傳感器慢慢放入孔洞中，向一個方向慢慢轉動并下壓，速度過快可能會導致氣泡不能被完全排出。(注意：再轉動下壓的過程中不可以上拔傳感器，防止氣體再次吸入孔中)

　　c.當傳感器安裝到正確的深度后，設備周圍會溢出一些泥漿，灌漿完成; 此時傳感器安裝深度與洞口齊平。(注意：將傳感器周圍3CM以外多余的泥漿清除，防止結塊影響水分下滲)

　　4.2.5 安裝太陽能板(不需要太陽能供電板的用戶則不需要操作此步驟)

　　a.太陽能板選址

　　太陽能板的安裝位置應盡量遠離傳感器，一般距智墑50cm以外較為適宜,但不能超出電源線的長度。太陽能供電板的面板應朝向太陽方向，即南方，前方盡量無遮擋。

　　將太陽能板支架插在選定的位置即可。

　　b.固定太陽能板

　　將太陽能板的面板固定在支架上，將面板中心的四個孔與支架上的四個孔對準，然后使用螺絲擰緊。

　　c.連接太陽能供電板與測量儀

　　先，將面板與支架上的接線端子連接在一起，擰在一塊兒即可;

　　其次，連接設備太陽能接口，需要向上拔出設備頂部的頂蓋，在開關鍵相對的一側是太陽能接口(航插孔);將支架電源線的另一端對準接口插入，擰緊螺栓，即可完成太陽能板的安裝。

　　4.2.6 安裝完成

　　向上拔出設備頂蓋后，按下開關鍵，設備即可正常工作。建議在泥漿恢復正常狀態后再進行正常工作。

　　其他注意事項：

　　砂土安裝要點

　　砂土安裝與壤土標準安裝步驟無異，需要注意的是需準備足量的水，不少于5L;在灌漿之前，先把水倒入孔洞中，淋濕整個洞壁，直到孔洞底部有多余的水出現為止。然后按照步驟，將泥漿慢慢倒入孔洞中，大概大概到孔洞1/2的位置。其余安裝步驟參照壤土的安裝即可。

　　黏土安裝要點

　　黏土的安裝在打孔收集土壤完畢之后，清理雜質后，將黏土在水中浸泡大于4小時，使黏土軟化，便于活成比較均勻的泥漿。浸泡完成后攪拌成粘稠狀，灌漿即可。其余安裝步驟參照壤土的安裝即可。
